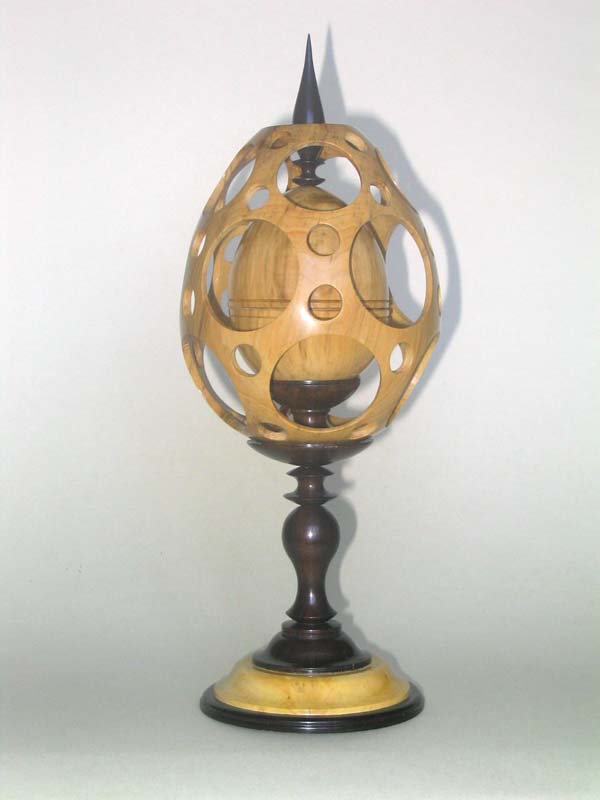

PRÉSENTATION DE L'ŒUF-BOITE DANS UN ŒUF AJOURÉ
L'œuf boite présenté dans ce pas à pas mesure 100 mm de diamètre et 130 mm de longueur. La coque de l'œuf est percée de 17 lunettes principales et de nombreux perçages secondaires afin d'alléger la pièce. Comme pour l'œuf étoilé le perçage des lunettes nécessite l'utilisation d'une matrice articulée afin de présenter la pièce dans l'axe de travail suivant l'emplacement de ces lunettes. Le traçage des méridiens au nombre de 10 est effectué tour à l'arrêt à l'aide du gabarit bloqué sur un porte outil plat. Les trois parallèles inférieur médian et supérieur sont tracés un crayon placé à la cote, tour en rotation manuelle. Les intersections des méridiens et parallèles déterminent le centre des lunettes qui seront usinées alternativement.

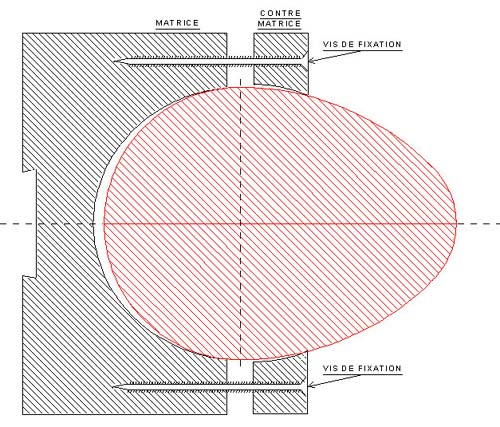

La procédure de réalisation d'un ovoïde, le traçage des méridiens et des parallèles ainsi que les schémas de construction de la matrice articulée sont expliqués dans le guide "Oeuf Ajouré Etoilé".
Le schéma général de l'œuf-boite est présenté ci dessous :

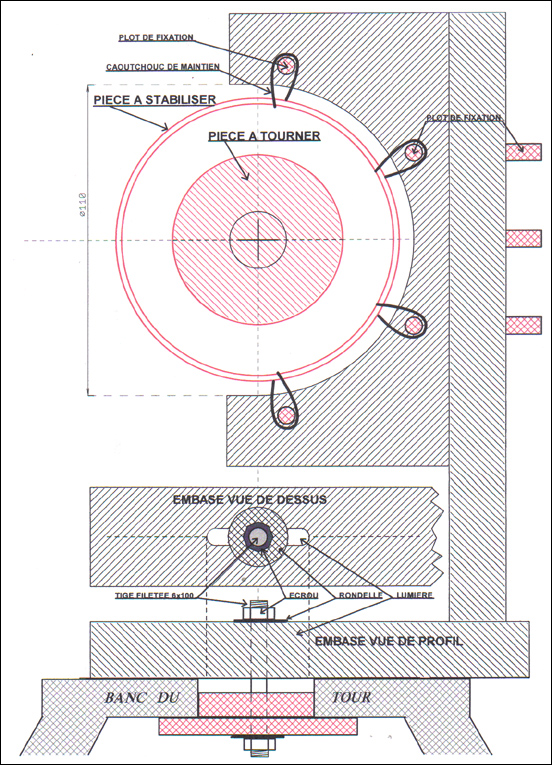

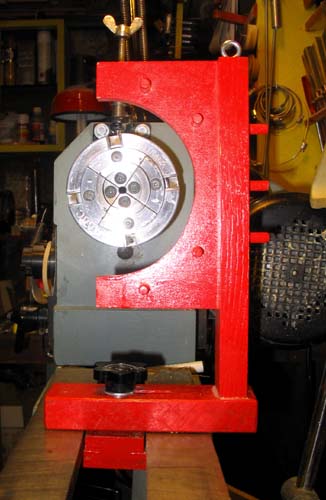

SUPPORT DE MAINTIEN DE LA COQUILLE

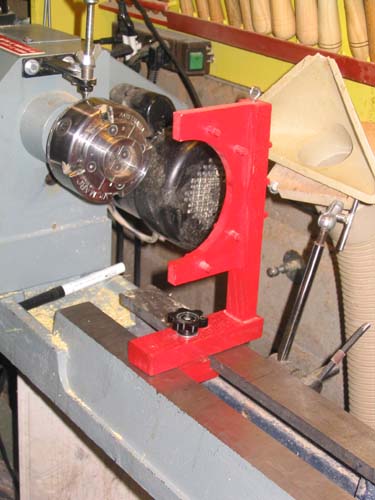

Afin d'effectuer le tournage de l'œuf boite à l'intérieur de l'œuf ajouré, il est nécessaire d'immobiliser la coque extérieure à l'aide d'un support. La position de ce support est réglable en coulissant longitudinalement sur le banc et latéralement grâce à une lumière usinée dans le pied. Après avoir percé tous les jours dans la coquille extérieure et séparé le noyau qui va servir à l'usinage de l' œuf-boite, cette coquille sera stabilisée et maintenue fixe à l'aide de bracelets de caoutchouc sur les petits tenons du support.
 |
|
RÉALISATION PRATIQUE
 |

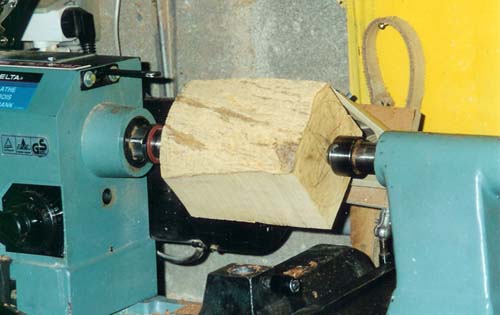

Un carrelet de buis de 110 sur 110 mm et de longueur 150 mm est installé entre pointes. |

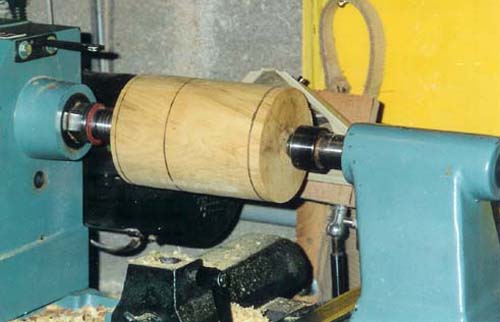

| Le carrelet est mis au mis au rond au diamètre 100 mm. Les extrémités sont tracées à 50 mm et 80 mm de l'équateur. |  |
 |

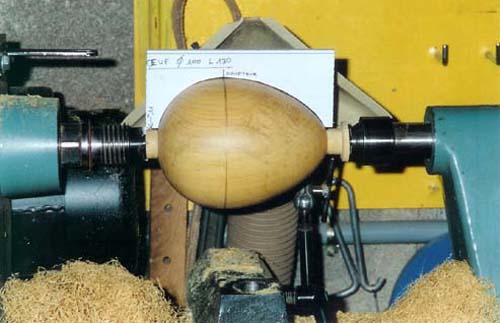

L'œuf est usiné à la gouge à profiler ou à la plane suivant la découpe du gabarit. Prévoir deux tenons de 20 mm de diamètre et de 5 mm de longueur à chaque extrémité de l'œuf. |
|

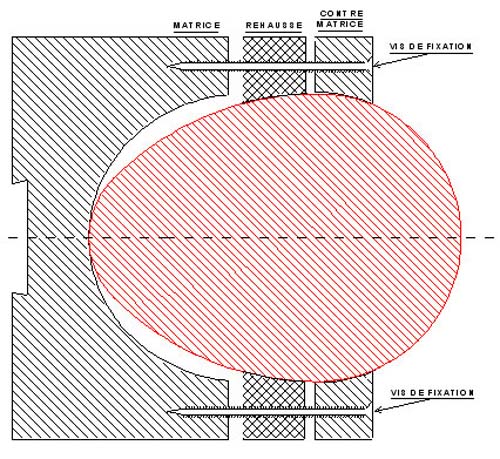

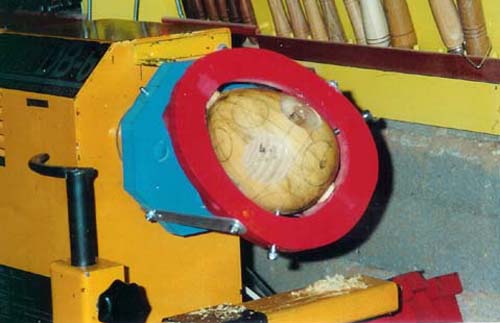

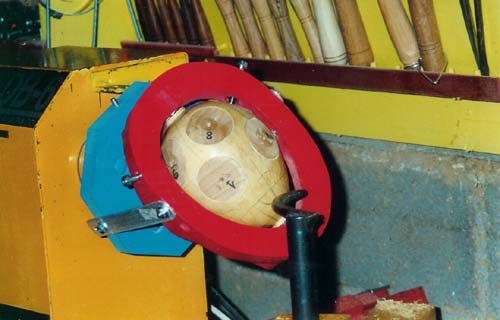

Les cercles d'usinage des diverses lunettes sont tracés sur l'œuf. Un trou de 5 mm est percé dans chaque tenon. Ils correspondent au points de centrage des vis pointeau et permettent la rotation de l'œuf sur lui même dans la matrice. L'œuf sera maintenu en position dans la matrice articulée par les deux vis pointeau latérales. |
 |
 |

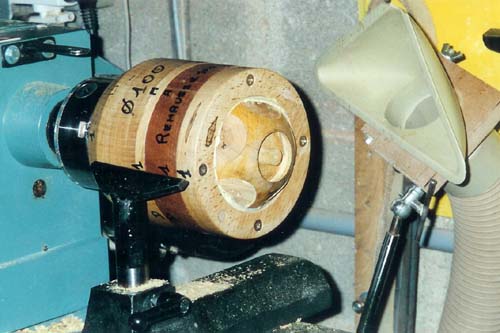

Effectuer l'usinage des cinq lunettes médianes sur une profondeur de 15 mm sans oublier le dégagement latéral à l'aide d'un petit ciseau doigt latéral gauche afin de dégager la coque. Après le perçage de chaque ajour mettre un bouchon de blocage. |
|

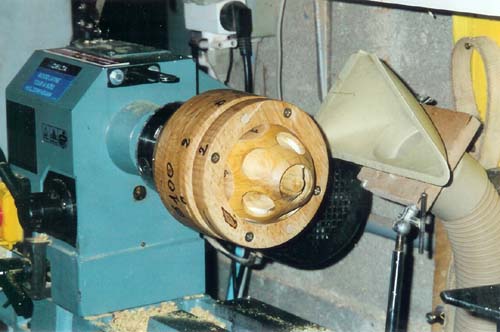

Une fois les cinq lunettes creusées et bouchonnées, réaliser de la même manière les cinq ajours inférieurs après avoir modifié l'inclinaison de la matrice. Les lunettes supérieures seront effectuées de la même manière, mais ne seront pas bouchonnées.
|
 |
 |
|
|
|
 |
|
|
 |
 |
A ce stade, le noyau intérieur n'est plus maintenu à la coquille ajourée que par quelques petits picots de bois qu'il faudra supprimer à l'aide d'une fraise montée sur un flexible de mini perceuse. |
|

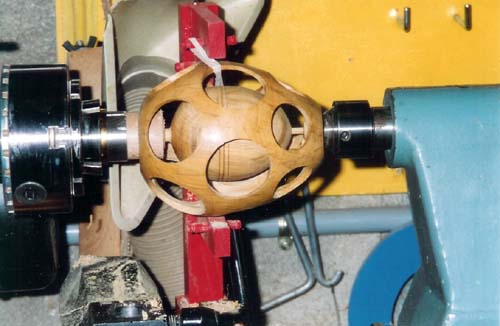

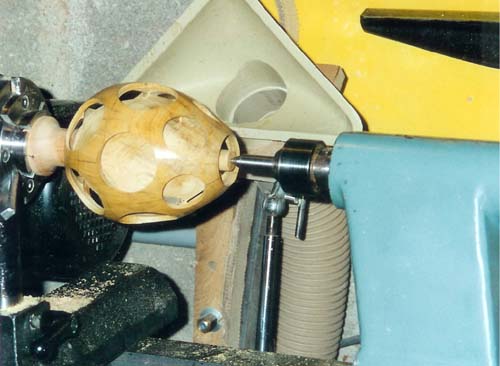

Le noyau intérieur est maintenant libéré de la coquille. Cette coquille sera immobilisée dans le support de maintien de la coquille fixé sur le banc du tour à l'aide de caoutchoucs élastiques. L'œuf intérieur usiné à partir de ce noyau est pris entre pointes et dégrossi à la gouge à profiler de 6 mm. |
 |
 |
|
Un manchon collé sur le tenon permet l'entraînement de la partie supérieure de la boite afin d'en effectuer le creusage à l'aide d'une curette latérale. |
|
|
|
L'œuf a été changé de sens, après avoir usiné la partie pointue de l'œuf, le côté rond a été creusé de la même manière. Les deux creusages sont contrôlés à l'aide de gabarits en carton et passés au fond dur. |
|
Après avoir refermé l'œuf intérieur, il faut lui donner sa forme définitive. Le tenon supérieur sera diminué au diamètre 4 mm pour y fixer la flamme, l'autre sera arasé. Maintenant la pièce intérieure est libre. |
|
 |
Ensuite, il suffit d'égaliser l'épaisseur de la coquille et les défauts intérieurs (picots) à l'aide d'une fraise montée sur le flexible d'une mini perceuse. |
|

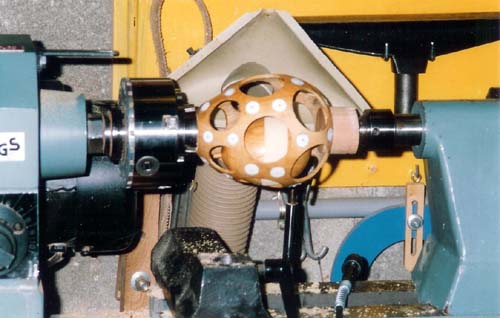

De petites pastilles de papier adhésif de 8 10 et 12 mm découpées à l'emporte-pièce seront positionnées pour indiquer les futurs perçages. Pour plus de facilité la coque est maintenue entre pointes. |
 |
 |
Le perçage des différents trous est effectué à l'aide d'un foret de 4 mm. L'ouverture est ensuite agrandie au diamètre voulu grâce à une fraise adéquate montée sur le flexible. Ne pas essayer de percer directement avec un gros foret : casse garantie !! |
|
Le tournage du support et de la flamme est laissé à l'idée et au goût de chacun. |
 |
|
|

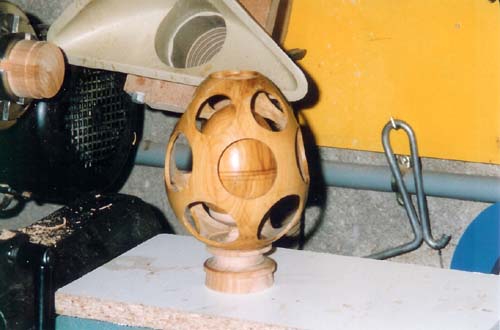

Ouf !!! la pièce est enfin terminée. Malgré quelques chauds et froids ce n'était pas si terrible que cela. !! |
La nouvelle réalisation peut être exposée ...
A vous de jouer maintenant
et faites de beaux copeaux ...
Merci de faire part de vos impressions et suggestions sur ce guide en laissant un message au "Livre d'or".
Une photo de votre propre réalisation sera toujours la bienvenue !
