    Cette rubrique se compose de différentes photos mises dans l'ordre chronologique pour vous apportez une aide sur la réalisation d'une Boite prisonnière dans une Sphère.

     Dans ce diaporama, la pièce est réalisée à partir d'une sphère de diamètre 80 mm selon le schéma général ci-dessous :

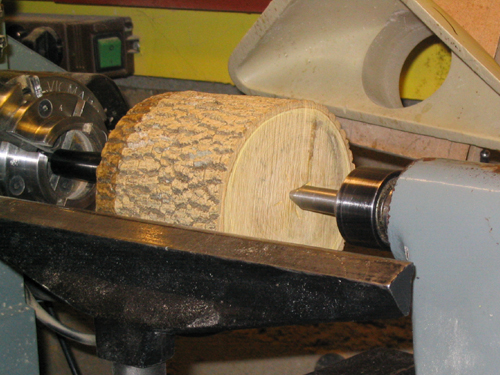

Mise entre pointes du rondin.

Mise en rond du cylindre.

Tournage de la sphère et des tenons.

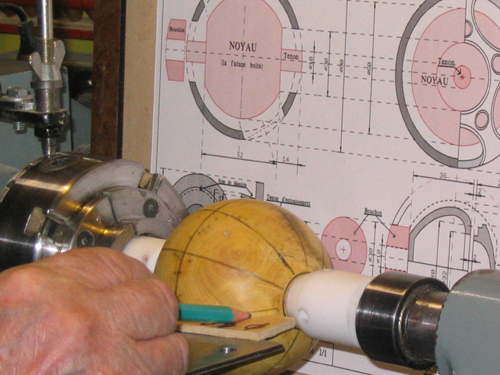

Traçage de l'équateur et des méridiens.

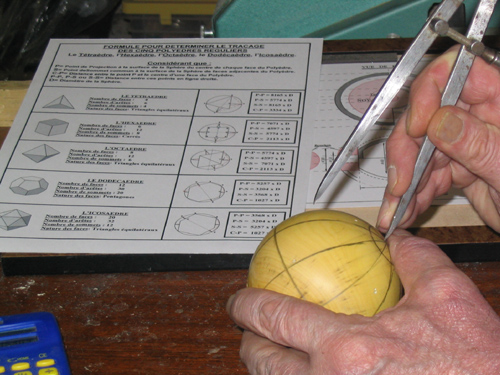

Repérage des centres des lunettes principales selon le principe de traçage d'un dodécaèdre.

Traçage des lunettes principales de la sphère extérieure.

Mise en place de la sphère dans la matrice.

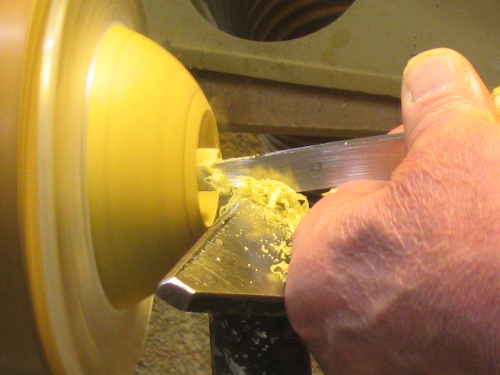

Début de l'usinage du premier pôle et du tenon.

Suite de l'usinage du premier pôle et du tenon.

Creusage du pôle autour du tenon.

Creusage de la face interne de la sphère.

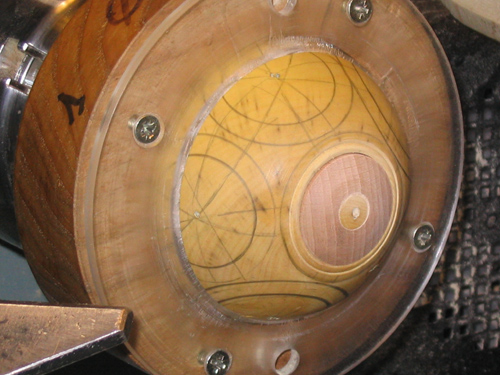

Mise en place du bouchon.

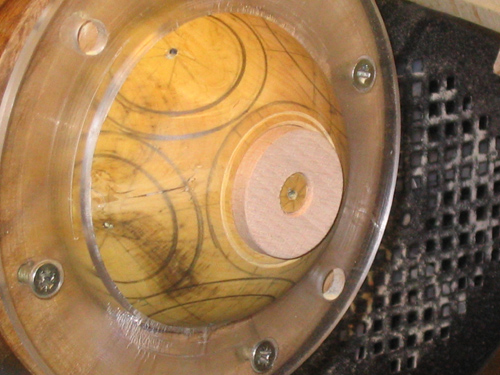

Mise en forme du bouchon.

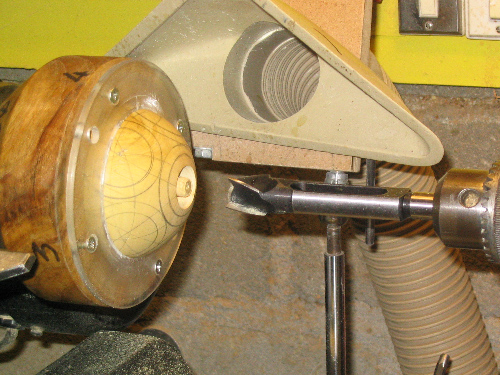

Creusage du deuxième pôle et de son tenon.

Vu du tenon.

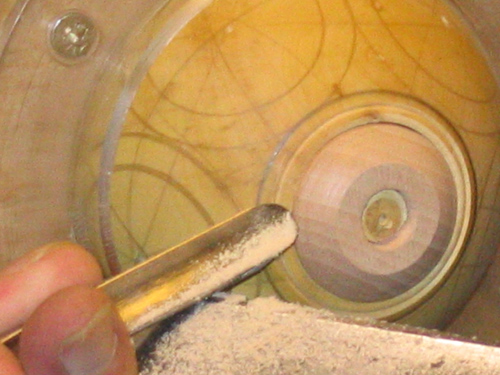

Usinage du deuxième pôle.

Usinage intérieur de la sphère.

Mise en place du deuxième bouchon.

Mise en forme du bouchon.

Contrôle du bouchon a l'aide du gabarit.

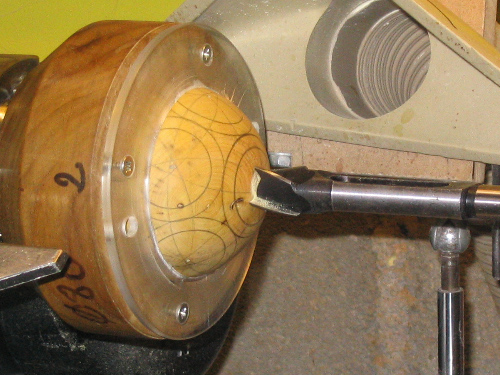

Centrage pour l'usinage de la première lunette latérale.

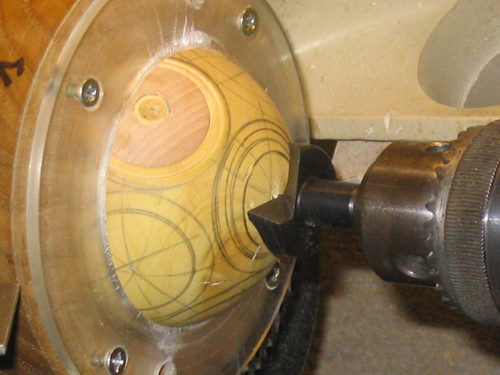

Usinage de la première lunette latérale.

Vu sur l'usinage.

Usinage terminé de la lunette et de l'intérieur de la sphère.

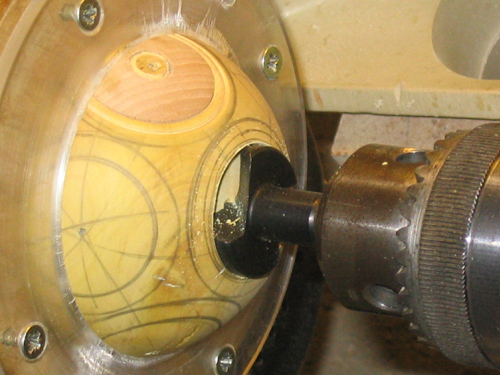

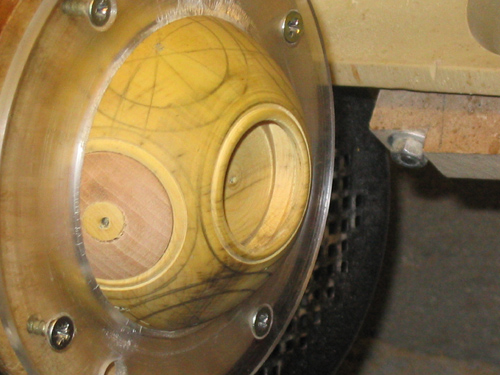

Usinage de la lunette suivante.

Préparation de l'usinage de la dernière lunette.

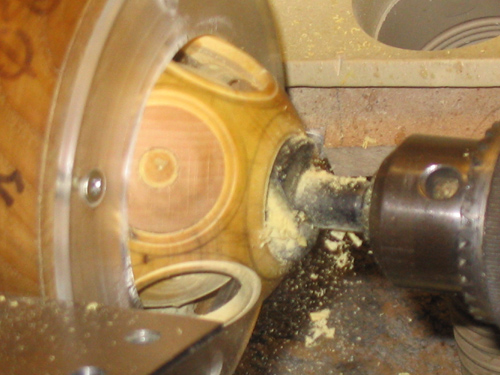

Perçage de la dernière lunette.

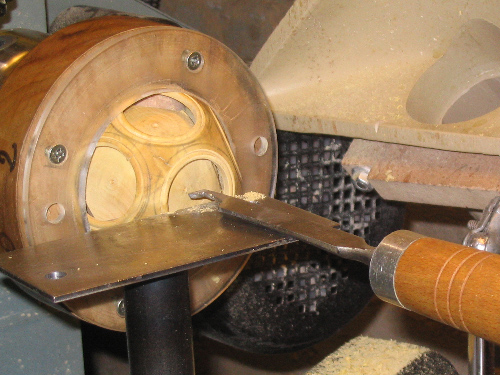

Usinage de la dernière lunette.

Vu sur le dodécaèdre intérieur.

Vu de la sphère retirée de la matrice.

Vu du dodécaèdre et de l'un des tenons.

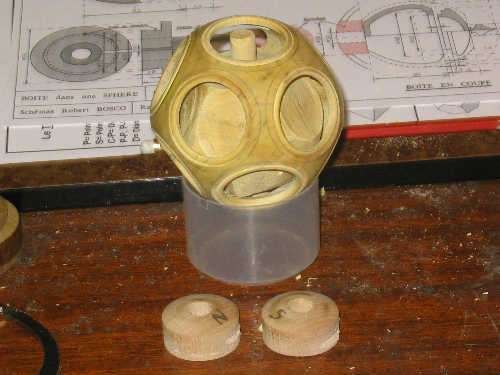

Vu du dodécaèdre et des deux tenons.

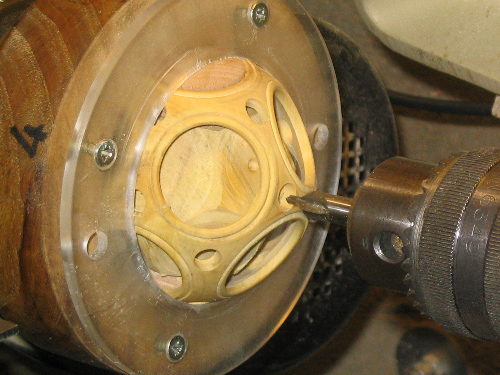

Perçage des lunettes secondaires.

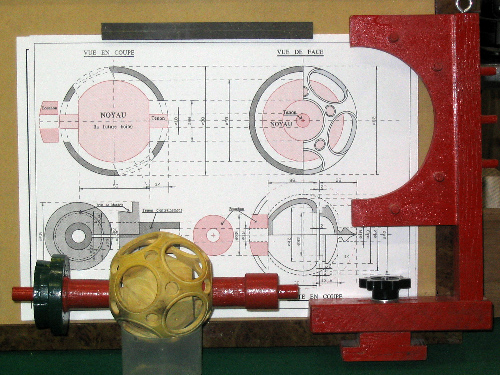

Mise en place du dodécaèdre dans le mandrin. Un support de maintien sera nécessaire pour la suite des opérations

Vu sur la liaison du dodécaèdre et du mandrin.

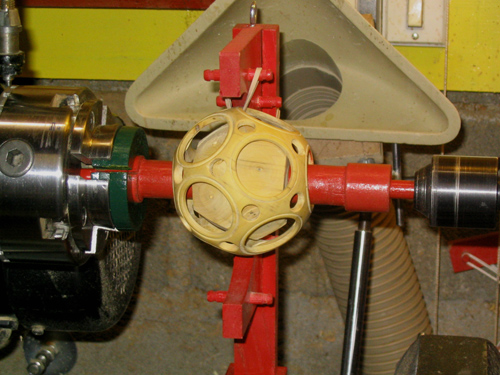

Mise en place de la pièce sur le tour. La sphère est accrochée au support de maintien par des bracelets élastiques.

Détail du maintien de la sphère.

Mise au rond de diamètre 60 mm du dodécaèdre.

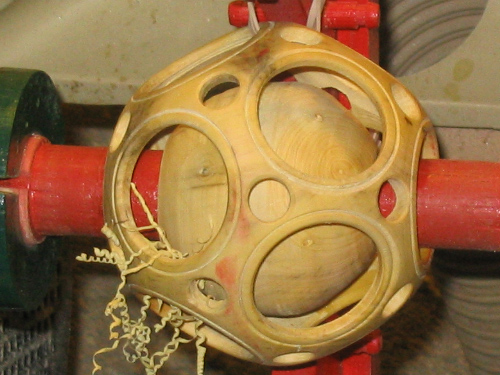

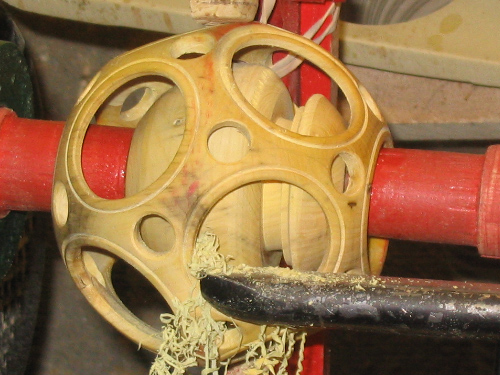

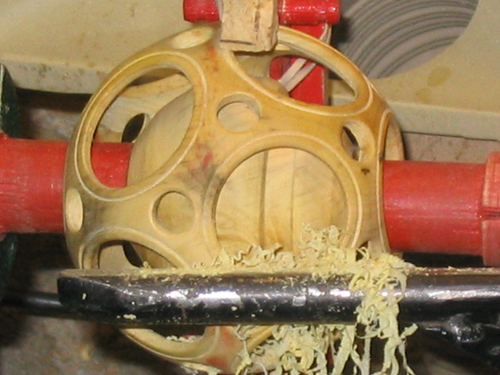

Usinage de la base de la boite.

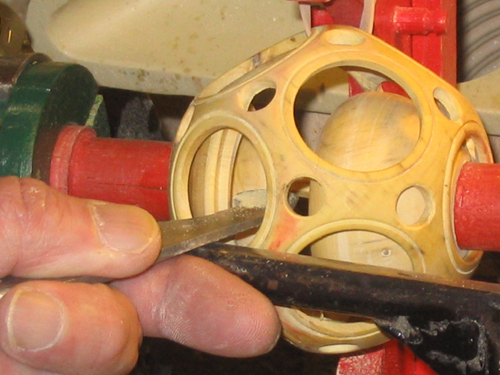

Début de l'usinage de la séparation boite/couvercle.

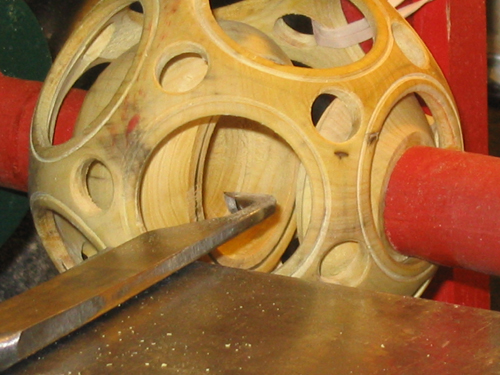

Poursuite de l'usinage du couvercle.

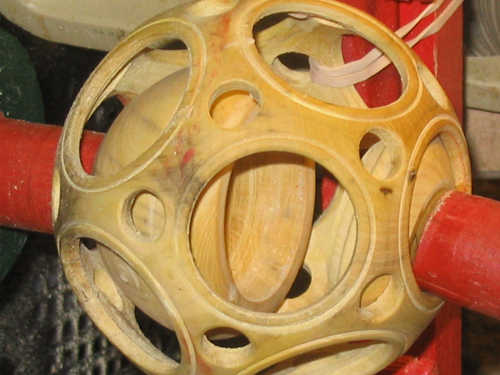

Le couvercle est séparé de la partie boite.

Usinage de l'intérieur de la boite.

Poursuite du creusage de la boite.

Usinage terminé de l'intérieur de la boite.

Contrôle de l'emboîtement de la boite et de son couvercle.

Mise en place de la partie couvercle sur le tour.

Creusage de l'intérieur du couvercle.

Les usinages intérieurs de la boite et de son couvercle sont terminés.

Les finitions sont réalisées selon ses préférences.

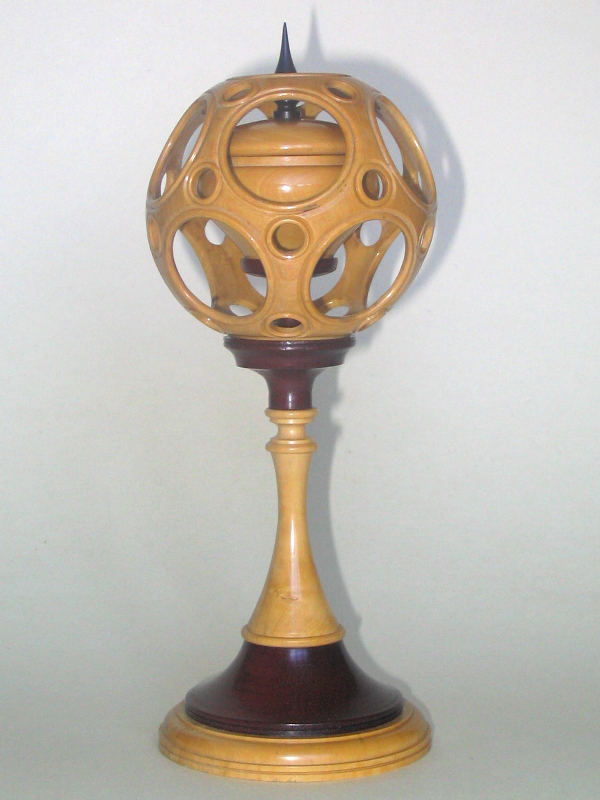

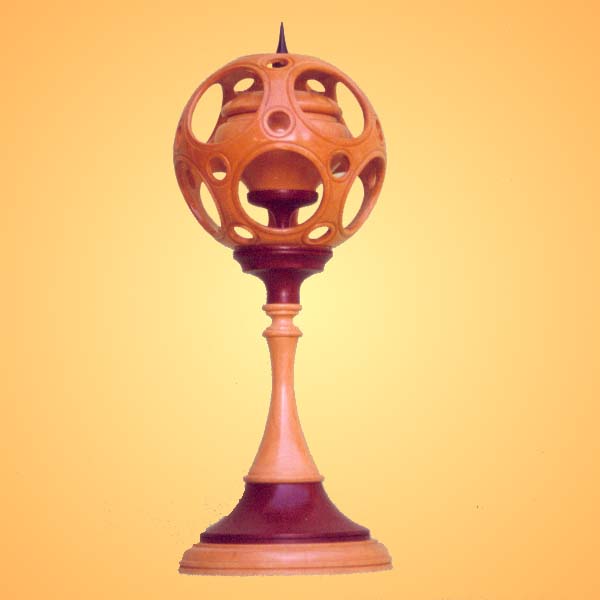

Il ne reste plus qu'a tourner le support et la pointe du couvercle selon l'inspiration du moment et

la pièce sera complètement terminée...

A vous de jouer maintenant

et faites de beaux copeaux ...

Merci de faire part de vos impressions et suggestions sur ce guide en laissant un message au "Livre d'or".

Une photo de votre propre réalisation sera toujours la bienvenue !
